【澤世科技】課堂：新能源汽車高壓互鎖問題排查

新能源汽車的結構和(hé / huò)傳統汽車有很大的區别，新能源汽車配有高電壓部件，對應設有高壓互鎖回路，具有保障安全的重要(yào / yāo)作用，針對其故障有關部門應加強分析和(hé / huò)探讨，從而尋找到正确的解決路線，能夠促使高壓互鎖系統的體系更加健全，在功能上适當增加，提高新能源汽車的效率和(hé / huò)質量。

1高壓互鎖（ＨVIL）的相關概述

所謂的高壓互鎖，又被稱爲(wéi / wèi)危險電壓互鎖回路，其實際上是通過低壓信号的有效利用，判斷高壓回路是否完整，這種安全裝置可以判斷一(yī / yì ／yí)些高壓系統是否處于正常狀态下，例如保護蓋是否被非法打開、電氣回路連接有無異常等，作爲(wéi / wèi)新能源汽車高壓電器保護的關鍵組成部分，其主要(yào / yāo)具備以下幾點作用：

第一(yī / yì ／yí)，可以有效避免高壓連接器帶電插拔時，對高壓端子産生的不良影響，防止拉弧損壞問題的出現；

第二，如果在車輛運行環節出現完整性被破壞或者高壓系統短路問題，能夠發生安全防護動作，以免電池向外供電；第三，高壓互鎖可以有效保證高壓系統完整性，防止各種因素對高壓系統産生不良影響，提升高壓系統安全性。

2系統監測原理及控制方案。

2.1系統監測原理

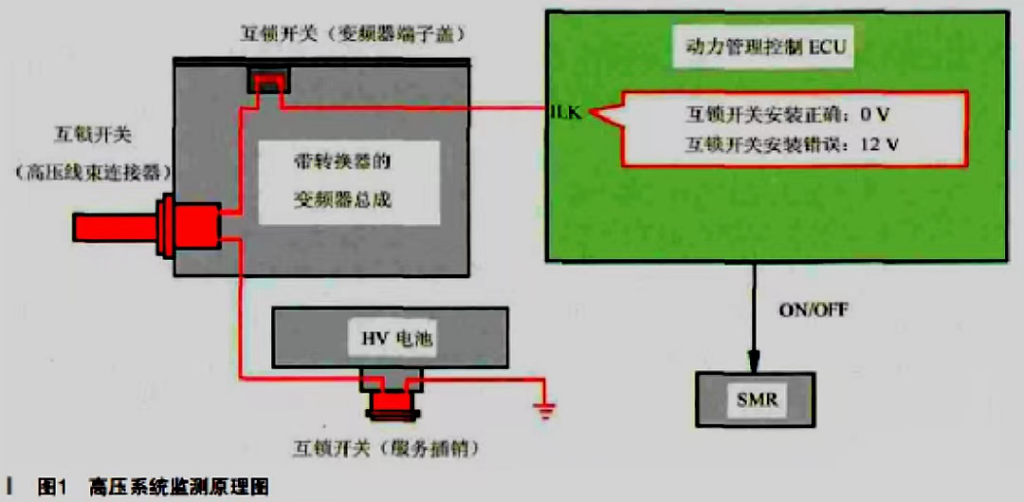

圖1表示的是高壓互鎖系統的監測原理，實際監測過程中共涉及四個部分，分别是SMR硬盤、動力管理控制ECU、帶轉換器的變頻器總成以及HV電池。通過以上各部分的良好配合，共同形成控制回路，利用控制器，可詳細掌握電壓變化情況，當監測電壓顯示爲(wéi / wèi)0V時，則表示高壓部件互鎖端子均爲(wéi / wèi)正确連接；若監測電壓爲(wéi / wèi)12V，則表示連接存在異常現象，可能是端蓋被非法打開，這種情況下，爲(wéi / wèi)防止高壓電池向外供電，動力管理控制ＥCＵ會使高壓接觸器斷開，以免更嚴重的問題出現。

2.2控制方案

第一(yī / yì ／yí)，故障警告。當高壓互鎖系統監測到危險存在時，不管電動汽車當前是何狀态，均應及時對危險發出警告，例如發出警告聲或者警告燈變亮，從而使駕駛人員知曉出現了(le／liǎo)不良情況，及時将其解決。

第二，将高壓源切斷。高壓互鎖系統若在車輛停止時監測到危險存在，應發出警告信号，并且還需要(yào / yāo)将危險信息傳至控制器，将高壓源切斷，從而有效防止高壓危險的出現。

第三，降功率運行。高壓互鎖系統若在車輛高速行駛時監測到危險存在，不可立即将高壓源切斷，需要(yào / yāo)先發出警告，随後降低運行功率，進行降功率運行，盡可能降低高壓危險情況的出現。

3高壓互鎖的回路組成

3.1高壓互鎖監測信号電路

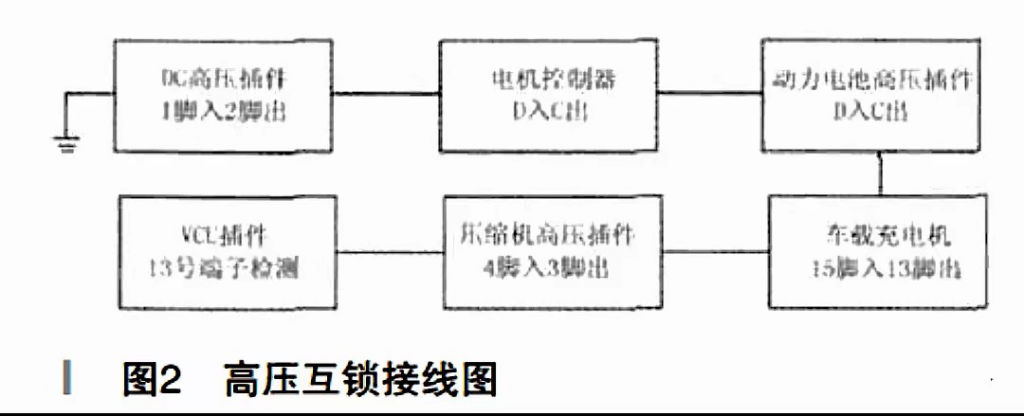

對于高壓互鎖監測電路而言，其主要(yào / yāo)的工作重點在于，通過實際檢查，判斷線路的完整性以及高壓部件保護蓋的打開合理性。具體可以分爲(wéi / wèi)兩種模式，第一(yī / yì ／yí)種模式：高壓部件原有控制器對其互鎖信号進行嚴格監視，當接收到互鎖信号後，才允許上電；第二種模式：将所有互鎖連接端子進行串聯，從而形成監測電路，在相互配合下，實施具體的監測，詳見圖2。

3.2高壓插接器上的高壓互鎖端子

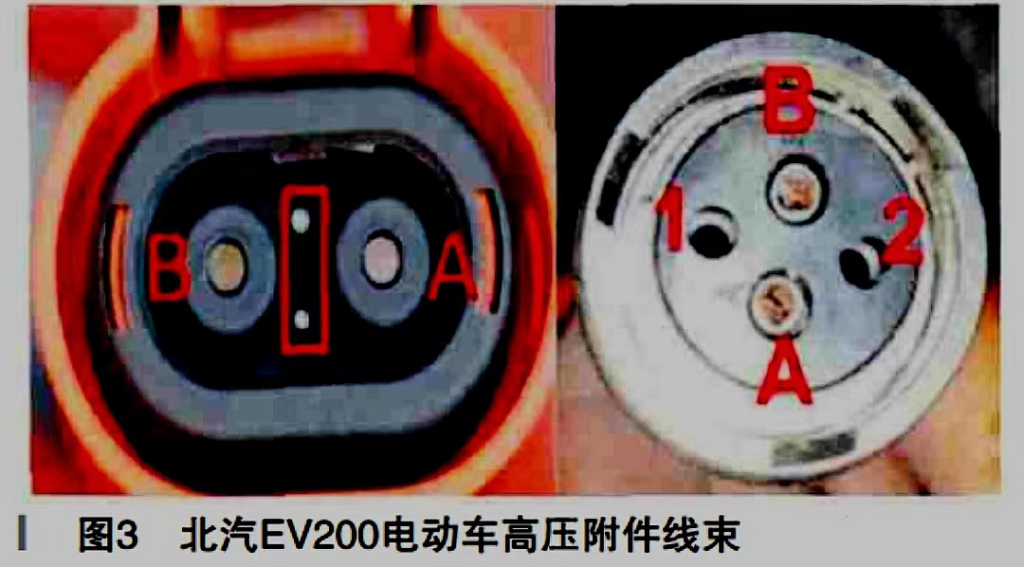

如圖3所示，電源的負極爲(wéi / wèi)端子A，電源的正極爲(wéi / wèi)端子B，互鎖端子爲(wéi / wèi)1、2。将互鎖開關安裝于控制器以及控制器的上蓋位置，導通互鎖插頭上的兩個端子，最終對其上蓋打開情況進行有效的監測。

4高壓互鎖的常見故障及檢修。

4.1多次插拔維修開關上的互鎖端子導緻的接觸不良問題

具體故障表現：當電動汽車在颠簸路面上行駛時，會亮起警告燈，有時也會出現失去動力這一(yī / yì ／yí)問題，而在較爲(wéi / wèi)平整路面上行駛時，則以上故障問題不會出現。

出現故障的原因分析：實際維修環節，沒有正确的安裝服務插銷，出現了(le／liǎo)互鎖檢測端子退針現象，最終導緻接觸不良問題的發生。

故障排查方法：通過診斷儀進行故障碼讀取，顯示出現了(le／liǎo)高壓互鎖故障，在與駕駛員的溝通交流下，了(le／liǎo)解到故障車輛曾經在服務站進行過高壓電池更換，在此之前并未出現類似問題，更換過後此類問題才頻繁出現，因此，将高壓電池的服務插銷以及高壓插件作爲(wéi / wèi)了(le／liǎo)此次故障檢測的重點位置，晃動服務插銷時，能夠聽到間斷的高壓接觸器吸合、斷開的聲音，随後，将服務插銷拔下對互鎖端子詳細檢查過程中發現，互鎖端子插針并未在插口中，端子限位卡出現了(le／liǎo)損壞，最終通過更換服務插銷，有效排除了(le／liǎo)這一(yī / yì ／yí)故障問題。

4.2高壓插接器安裝不到位及折斷缺失

具體故障表現：車輛電源開關打開時，會亮起故障警告燈，未聽見高壓接觸器發出的吸合聲音，并且，高壓系統上電異常，通過診斷儀進行故障碼讀取，得出P0a0D高電壓系統連鎖電路高這一(yī / yì ／yí)結果。

出現故障的原因分析：由于高壓部件或互鎖端子未能良好插接，出現回路斷開問題。

故障排查方法：将車鑰匙拔下，做好絕緣防護，将高壓維修開關斷開。對所有高壓插接器連接情況進行檢查，如果沒有發現松脫問題，需要(yào / yāo)用萬用表測量電壓是否存在異常，若監測電壓爲(wéi / wèi)0V，需要(yào / yāo)對監測器相關電路進行檢查，如果顯示監測電壓爲(wéi / wèi)12V，需要(yào / yāo)檢查所有線路的導通良好性，若所測電壓存在異常，需要(yào / yāo)逐步排查，找到所有出現故障的位置，最終針對性地(dì / de)加以解決。

4.3高壓盒、電機控制器蓋開關端子損壞或未安裝到位

具體故障表現：将鑰匙開關打開後，車輛未正常上電，故障警告燈亮起。

出現故障的原因分析：控制器蓋開關端子沒有正确安裝。

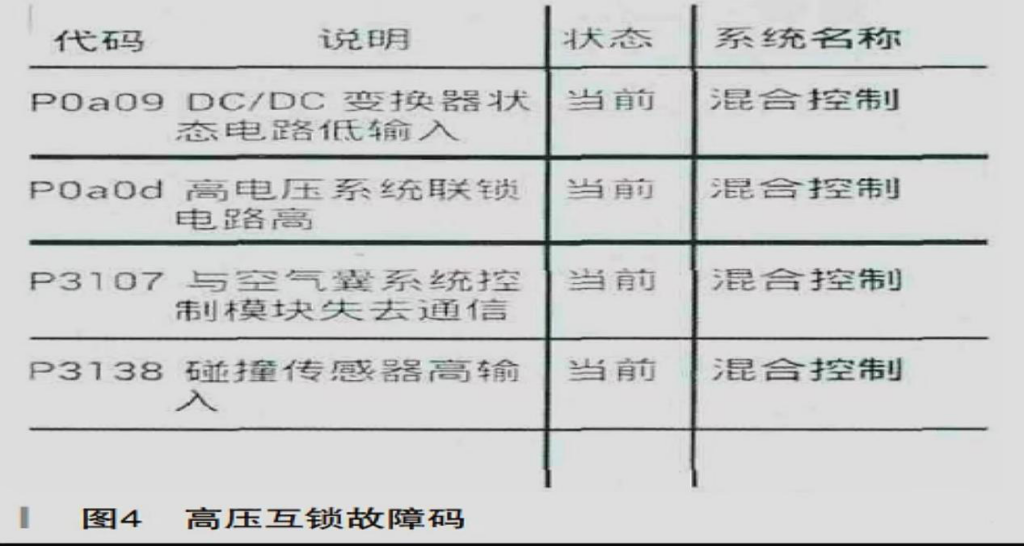

故障排查方法：通過診斷儀讀取故障碼，得出故障類型爲(wéi / wèi)高壓互鎖故障，具體如圖4所示。仔細查詢相關維修資料，了(le／liǎo)解發生故障的車輛其高壓互鎖線路是串聯監測電路。通過萬用表對車輛高壓插件電壓進行詳細檢查，檢測結果顯示：控制器插件位置的輸出電壓爲(wéi / wèi)0V，輸入電壓爲(wéi / wèi)12V，由此可見，互鎖監測電壓沒有出現異常現象，無輸出，因此确定控制器内部存在故障。通過萬用表測量控制器互鎖短接片的電阻值，結果顯示爲(wéi / wèi)＋∞，由于正常阻值應＜1Ω，所以可以看出該位置存在異常現象。利用相應工具将控制器上蓋拆開，發現高壓互鎖插頭并未插入插座内，找到了(le／liǎo)故障原因，插入後，将控制器上蓋及互鎖端子正确安裝，從而有效排除了(le／liǎo)故障。

5結語

高壓互鎖系統仍存在諸多故障問題待解決，需要(yào / yāo)維修技術人員及時學習掌握新技術的原理及故障維修方法，考慮應用多元化技術應用方法嘗試解決故障問題，以充分發揮出高壓互鎖系統在保障新能源汽車穩定有序運行中的積極作用。
